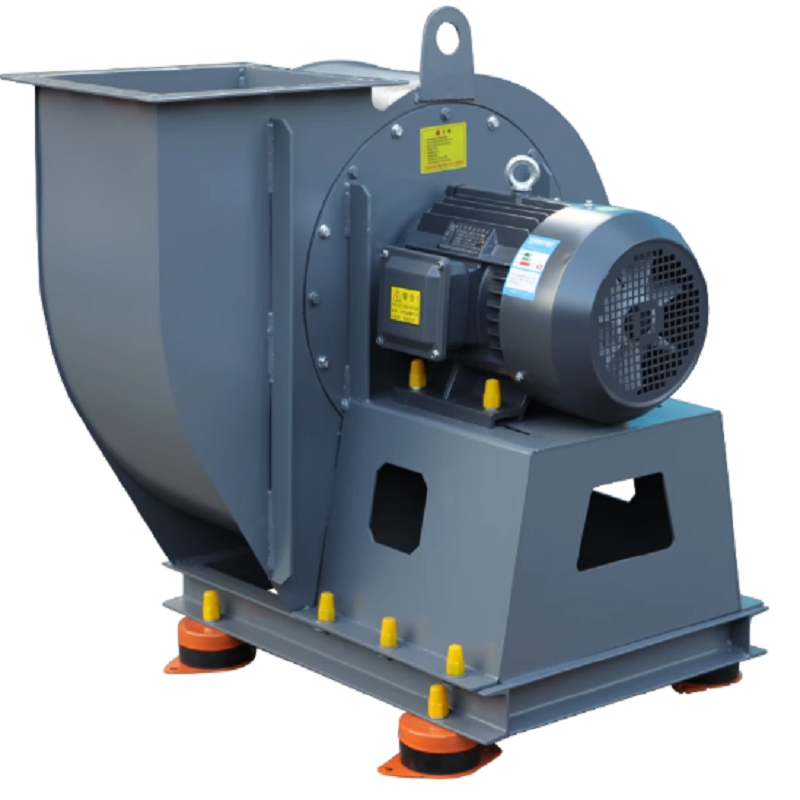

Ventilatoarele centrifugale personalizate câștigă popularitate pentru sistemele industriale de tratare a aerului specializate

Ventilația industrială este rareori o aplicație universală. Un ventilator care funcționează bine într-un sistem general de ventilație poate să nu fie potrivit pentru un proces care manipulează praf abraziv, gaze corozive, aer la temperatură ridicată sau condiții de presiune în schimbare continuă. Acesta este motivul pentru care soluțiile personalizate de ventilatoare centrifuge câștigă atenția în sistemele industriale de tratare a aerului specializate. În loc să selecteze un model standard și să încerce să adapteze sistemul în jurul acestuia, inginerii pot configura ventilatorul în funcție de debitul de aer, presiunea, temperatura, materialul și condițiile de operare reale.

De ce nu este întotdeauna suficientă selecția standard a ventilatorului

În proiectele practice, fluxul de aer necesar este doar o parte a procesului de selecție. Un proces poate necesita 30.000 m³/h de aer la o presiune statică de 3.000 Pa, de exemplu, în timp ce gazul transportat poate atinge 180°C și poate conține praf fin. Alegerea unui ventilator centrifugal bazat numai pe fluxul de aer poate duce la o presiune insuficientă, un consum excesiv de energie sau o uzură prematură a rotorului.

O abordare mai bună este stabilirea punctului complet de funcționare înainte de a selecta echipamentul. Inginerii ar trebui să determine debitul de aer, presiunea statică, temperatura gazului, densitatea gazului, concentrația de praf, corozivitatea, orele de funcționare și altitudinea de instalare. Acești parametri determină designul rotorului, puterea motorului, construcția carcasei, aranjarea arborelui, configurația rulmenților și selecția materialului.

Designul rotorului ar trebui să se potrivească cu procesul

Rotorul este una dintre cele mai importante componente ale unui ventilator centrifugal, în special în aplicațiile care implică praf sau particule. Lamele curbate înapoi sunt adesea selectate acolo unde eficiența energetică și funcționarea stabilă sunt priorități, în timp ce modelele de lame radiale sau grele pot fi mai potrivite pentru aerul încărcat cu material.

De exemplu, luați în considerare un sistem de colectare a prafului care manipulează aproximativ 25.000 m³/h la 2.500 Pa. Dacă aerul conține particule abrazive, un rotor standard ușor poate suferi o eroziune rapidă a palelor. Un design personalizat poate folosi lame mai groase, construcție ranforsată sau materiale rezistente la uzură în zonele cu impact puternic. Obiectivul nu este pur și simplu de a face rotorul mai puternic; geometria lamei trebuie să mențină încă o eficiență aerodinamică acceptabilă.

Selectarea materialului poate determina durata de viață

Selectarea materialului devine critică atunci când un ventilator centrifugal manipulează gaze corozive sau aer la temperatură ridicată. Oțelul carbon poate fi suficient pentru ventilația obișnuită, dar aplicațiile care implică vapori chimici, umiditate sau gaze agresive pot necesita oțel inoxidabil sau acoperiri specializate.

Pentru aplicațiile la temperaturi ridicate, inginerii trebuie să ia în considerare mai mult decât materialul carcasei. Expansiunea arborelui, temperatura lagărelor, aranjamentele de etanșare, configurația cuplajului și locația motorului pot afecta fiabilitatea. Într-o aplicație tipică de evacuare a cuptorului, mutarea motorului departe de curentul de gaz fierbinte și utilizarea unui aranjament adecvat de răcire a arborelui poate reduce semnificativ transferul de căldură către rulmenți.

Studiu de caz: Îmbunătățirea unui sistem de extracție a prafului

O fabrică de producție opera un sistem de extracție a prafului în care ventilatorul existent suferea frecvent vibrații și fluxul de aer în scădere. Unitatea originală a fost selectată în funcție de cerința nominală a fluxului de aer, dar procesul real conținea mai mult praf abraziv decât se aștepta inițial.

Inspecția a arătat că acumularea de praf și uzura neuniformă au schimbat echilibrul rotorului. În loc să înlocuiască pur și simplu motorul, echipa de ingineri a revizuit întreaga stare de funcționare. Ventilatorul centrifugal de înlocuire a fost proiectat cu o configurație de rotor mai potrivită, zone de uzură consolidate, acces îmbunătățit pentru curățare și un motor dimensionat pentru rezistența reală a sistemului.

După instalare, instalația a înregistrat un flux de aer mai stabil și a redus semnificativ vibrațiile. Mai important, intervalele de întreținere au devenit mai ușor de prezis, deoarece ventilatorul a fost proiectat în funcție de condițiile reale de încărcare a prafului, mai degrabă decât de un punct de funcționare teoretic cu aer curat.

Pierderea de presiune ar trebui calculată înainte de selecția finală

O greșeală comună în proiectele de ventilatoare este selectarea echipamentului în funcție de fluxul de aer, subestimând în același timp rezistența sistemului. Un ventilator centrifugal trebuie să depășească pierderea totală de presiune generată de conducte, coturi, filtre, clapete, schimbătoare de căldură, cicloane, scrubere și alte componente.

Un calcul practic ar trebui să includă atât pierderile statice, cât și pierderile dinamice. Dacă un sistem necesită 20.000 m³/h și rezistența calculată este de 2.800 Pa, selectarea unui ventilator evaluat la 20.000 m³/h și 2.000 Pa nu va rezolva problema. Ventilatorul poate funcționa departe de punctul dorit, ceea ce duce la un flux de aer insuficient sau o funcționare instabilă.

Pentru proiectele de modernizare, inginerii ar trebui să măsoare presiunea diferențială reală ori de câte ori este posibil, în loc să se bazeze în întregime pe documente de proiectare vechi. Măsurătorile pe teren pot dezvălui filtre înfundate, conducte subdimensionate, amortizoare parțial închise sau alte surse ascunse de rezistență.

Personalizarea poate reduce, de asemenea, consumul de energie

Personalizarea nu înseamnă neapărat un ventilator mai scump, cu costuri de operare mai mici. Potrivirea aerodinamică adecvată poate reduce de fapt consumul de energie al unui ventilator centrifugal pe durata de viață a acestuia.

Să presupunem că un ventilator industrial funcționează 8.000 de ore pe an și necesită 75 kW la punctul său de funcționare normal. Chiar și o reducere de 5 kW a consumului mediu de energie reprezintă aproximativ 40.000 kWh de economii anuale de energie electrică. La un cost al energiei electrice de 0,10 USD per kWh, aceasta este egală cu aproximativ 4.000 USD pe an.

Acesta este motivul pentru care eficiența ventilatorului ar trebui evaluată folosind întregul ciclu de funcționare, mai degrabă decât doar prețul de achiziție. Un ventilator puțin mai scump poate oferi o rentabilitate mai rapidă a investiției dacă funcționează mai aproape de punctul său de cea mai bună eficiență și evită generarea de presiune inutilă.

Ar trebui luată în considerare funcționarea cu viteză variabilă

Multe procese industriale nu funcționează la o cerință constantă de flux de aer. În aceste cazuri, o unitate cu frecvență variabilă poate permite ventilatorului centrifugal să ajusteze viteza în funcție de cererea reală a procesului.

De exemplu, dacă un sistem de ventilație necesită un flux complet de aer numai în timpul producției de vârf, funcționarea continuă a ventilatorului la viteză maximă irosește energie. Reducerea vitezei ventilatorului în perioadele cu cerere mai mică poate oferi economii substanțiale, deoarece puterea ventilatorului se modifică aproximativ odată cu cubul vitezei de rotație în condiții comparabile.

Cu toate acestea, controlul cu viteză variabilă nu ar trebui adăugat orbește. Ventilatorul, motorul, transmisia, rulmenții și strategia de control al sistemului trebuie evaluate împreună. Intervalul de operare trebuie să rămână, de asemenea, în limitele de performanță recomandate de producător.

Zgomotul și vibrațiile fac parte din design

Zgomotul este un alt factor care uneori este ignorat până după instalare. Un ventilator centrifugal personalizat poate include măsuri precum geometria optimizată a palelor, viteza de rotație adecvată, conexiuni flexibile, izolarea vibrațiilor și tratamentul acustic.

Vibrația ar trebui să fie abordată și la sursă. În timpul punerii în funcțiune, tehnicienii trebuie să verifice alinierea arborelui, echilibrul rotorului, starea rulmenților, rigiditatea fundației și alinierea cuplajului. Dacă vibrația este măsurată la carcasa ventilatorului, este util să comparați citirile la viteze diferite, mai degrabă decât să presupunem că înlocuirea rulmenților va rezolva problema.

Accesul de întreținere ar trebui să fie proiectat în avans

Un ventilator care funcționează bine, dar este greu de întreținut poate deveni scump în timp. Pentru aplicații industriale, modelele de ventilatoare centrifuge personalizate pot include uși de inspecție, puncte de scurgere, plăci de uzură înlocuibile, acces la grăsime, carcase divizate și alte caracteristici bazate pe cerințele de întreținere.

Pentru aplicațiile de manipulare a prafului, accesul ușor la rotor este deosebit de valoros. Tehnicienii ar trebui să poată inspecta acumularea și uzura fără a demonta complet unitatea. Acest lucru reduce timpul de întreținere și face inspecția bazată pe stare mai practică.

Ce ar trebui să ofere inginerii când comandă un ventilator personalizat

Pentru a evita reproiectările inutile, clienții ar trebui să furnizeze cât mai multe informații de operare înainte de a solicita o ofertă. Specificația tehnică trebuie să includă cel puțin:

Debitul de aer necesar, de preferință în m³/h, m³/s sau CFM

Presiune statică sau presiune totală

Temperatura gazului

Densitatea gazului atunci când este semnificativ diferită de aerul standard

Concentrația prafului și caracteristicile particulelor

Compoziția gazelor corozive, dacă este cazul

Orele de funcționare necesare

Altitudinea de instalare

Cerințe de alimentare și motor

Instalare în interior sau exterior

Direcția de rotație și orientarea de descărcare

Limitări de spațiu

Cerințe de zgomot

Standarde aplicabile sau cerințe de certificare

Cu acești parametri, producătorul poate selecta configurația adecvată a ventilatorului centrifugal în loc să se bazeze pe ipoteze.

Personalizarea ar trebui să rezolve o problemă specifică de inginerie

Scopul personalizării nu este de a adăuga caracteristici inutile. Un ventilator centrifugal personalizat bun ar trebui să răspundă unei cerințe de funcționare clar definite: presiune mai mare, materiale abrazive, gaze corozive, temperatură ridicată, spațiu de instalare limitat, consum mai mic de energie, întreținere mai ușoară sau fiabilitate îmbunătățită.

Înainte de a finaliza un proiect, inginerii ar trebui să compare curba ventilatorului propusă cu curba reală a sistemului și să verifice puterea motorului, punctul de funcționare, eficiența și marja de siguranță. Pentru aplicații critice, testarea performanței din fabrică și testarea vibrațiilor pot oferi încredere suplimentară înainte de expediere.

Pe măsură ce procesele industriale devin mai specializate, ingineria personalizată a ventilatoarelor va continua să joace un rol important în tratarea aerului. Cea mai eficientă abordare este să începeți cu condițiile procesului, să calculați cerințele reale ale sistemului și apoi să configurați ventilatorul centrifugal în funcție de aceste cerințe. Această metodă poate necesita mai multe lucrări de inginerie la început, dar poate preveni probleme comune, cum ar fi fluxul insuficient de aer, consumul excesiv de energie, uzura prematură și întreținerea repetată mai târziu în timpul de viață a echipamentului.
