Cum să alegi un ventilator la temperatură înaltă care să nu se defecteze când căldura atinge vârfurile?

Abstract

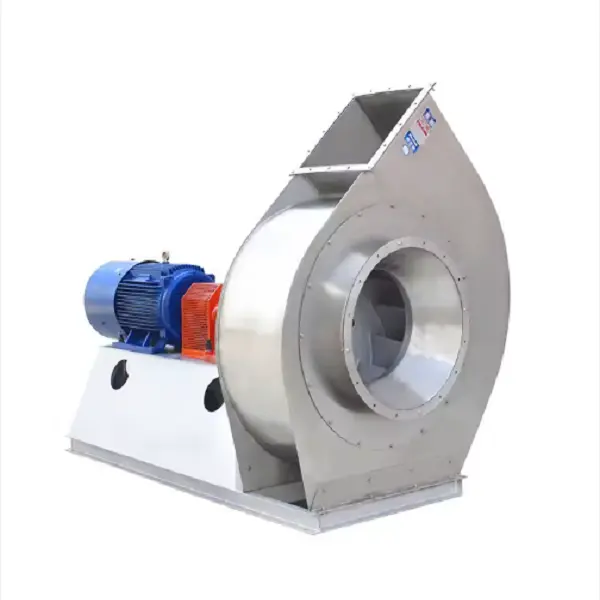

A Ventilator de temperatură ridicatăeste una dintre acele componente „invizibile” care atrage atenția doar atunci când eșuează. Și când eșuează într-o linie de proces fierbinte, rareori eșuează în liniște: producția se oprește, piesele se deformează, rulmenții se blochează, izolația se degradează, iar factura de nefuncționare apare rapid. Acest ghid defalcă ceea ce contează de fapt atunci când selectați unVentilator de temperatură ridicatăpentru cuptoare, cuptoare, uscătoare, cuptoare, linii de tratament termic și alte medii dificile. Veți învăța cum să potriviți fluxul de aer și presiunea statică procesului dvs., să alegeți rotorul și materialele potrivite pentru carcasă, să specificați protecția motorului și al rulmenților, să reduceți zgomotul și vibrațiile și să evitați cele mai frecvente greșeli care cauzează defecțiuni premature. Includem, de asemenea, o listă de verificare practică, un tabel de selecție și un FAQ de depanare.Hebei Ketong Environmental Protection Equipment Co., Ltd.sprijină proiecte de ventilație cu căldură ridicată și de tratare a aerului industrial în care fiabilitatea nu este negociabilă.

Cuprins

• Contur
• Puncte comune de durere ale clienților
• Ce face ca un ventilator să fie evaluat la temperatură ridicată
• Specificații cheie pe care trebuie să le confirmați
• Materiale și construcții care supraviețuiesc căldurii
• Opțiuni de motor și de antrenare pentru medii fierbinți
• Detalii de instalare care previn eșecul timpuriu
• Plan de întreținere care funcționează de fapt
• Tabel de selecție pentru aplicații tipice calde
• FAQ
• Următorii pași

Contur

1. Identificați riscurile de defecțiune create de căldură
2. Definiți condițiile de temperatură și nevoile de flux de aer
3. Confirmați pierderile de presiune și rezistența sistemului
4. Selectați rotorul, carcasa, rulmenții și garniturile
5. Decideți locația motorului, răcirea și tipul de unitate
6. Instalați pentru alinierea, extinderea și controlul vibrațiilor
7. Mențineți cu inspecții care vizează uzura punctelor fierbinți

Puncte comune de durere ale clienților

Majoritatea cumpărătorilor nu se luptă cu „găsirea unei suflante”. Ei se luptă cu aceste dureri de cap din lumea reală:

• Defecțiuni repetate ale rulmențilorcauzate de înmuierea la căldură, defectarea grăsimii sau alinierea greșită.
• Arsuri de motorde la înfășurările supraîncălzite, răcirea slabă sau selectarea greșită a sarcinii.
• Rotoare deformatedin cauza expansiunii termice, a nepotrivirii materialelor sau a dezechilibrului.
• Flux de aer insuficient la temperaturădeoarece se modifică densitatea aerului și crește pierderile din sistem.
• Vibrații și zgomot excesiveamplificată de probleme de expansiune, rezonanță și montare.
• Coroziune sau eroziunede la evacuarea fierbinte, praf, particule, solvenți sau cicluri de umiditate.
• Întreținere greu accesibilăcare transformă inspecțiile simple în evenimente de închidere.

A Ventilator de temperatură ridicatăeste ales pentru a rezolva aceste probleme în avans, nu pentru a „întâlni un număr de catalog”. Dacă doriți performanță stabilă, trebuie să specificați condițiile de funcționare așa cum o fac inginerii, nu așa cum o fac adesea achizițiile.

Ce face ca un ventilator să fie evaluat la temperatură ridicată

„Temperatura înaltă” nu este doar o etichetă. Este o abordare de proiectare care presupune că componentele se vor confrunta cu stres termic la fiecare oră de funcționare. Un adevăratVentilator de temperatură ridicatăinclude de obicei:

• Materiale pentru rotor și carcasă rezistente la căldurăcare păstrează forma sub ciclul termic.
• Rulmenti protejaticu unsoare adecvată, izolare și, uneori, aranjamente de răcire.
• Separarea motoruluiastfel încât motorul evită expunerea directă sau un motor nominal și răcit pentru căldură.
• Strategia de etanșarecare se ocupă de expansiune limitând în același timp pătrunderea sau scurgerea prafului.
• Echilibru și rigiditatepentru a preveni creșterea vibrațiilor odată cu schimbările de temperatură.

Rețineți și un factor ascuns: atunci când aerul devine fierbinte, devine mai puțin dens. Aceasta înseamnă că un ventilator care se mișcă „același volum” poate furniza un flux de masă diferit, iar comportamentul presiunii sistemului se poate schimba. În aplicațiile cu căldură ridicată, performanța nu este niciodată „setată și uită”.

Specificații cheie pe care trebuie să le confirmați

Dacă doriți o suflantă care să reziste, blocați acești parametri înainte de a solicita o ofertă:

• Profilul temperaturii
  Specificați temperatura maximă, temperatura de funcționare continuă și cât de repede se schimbă temperatura. Includeți dacă suflanta vede gaz fierbinte direct sau numai căldură indirectă prin carcasă.
• Cerința de flux de aer
  Furnizați intervalul necesar de debit de aer (minim, normal, de vârf). Dacă procesul necesită un flux de aer stabil, descrieți toleranța acceptabilă.
• Presiune statică
  nu ghici. Lungimea conductei, coturile, filtrele, clapetele, schimbătoarele de căldură și stivele adaugă rezistență. Subestimarea presiunii statice este un motiv comun pentru care clienții spun că „ventilatorul este slab”.
• Compoziția gazelor
  Aerul fierbinte amestecat cu vapori de solvenți, ceața de ulei, evacuarea acidă sau praful abraziv modifică selecția materialului și cerințele de siguranță.
• Particule și contaminare
  Încărcarea cu praf afectează uzura rotorului, deriva echilibrului și frecvența de curățare.
• Ciclu de funcționare
  Funcția continuă 24/7 este diferită de ciclurile scurte de încălzire cu răcire.
• Mediu de instalare
  Temperatura ambientală din jurul motorului, constrângerile de spațiu și accesul la întreținere contează mai mult decât se așteaptă oamenii.

Dacă comparați furnizorii, rugați-i să explice cum auVentilator de temperatură ridicatădesignul se adresează profilului dumneavoastră de temperatură specific, nu doar „evaluarea maximă”.

Materiale și construcții care supraviețuiesc căldurii

Căldura modifică dimensiunile. Dacă rotorul se extinde diferit de arborele sau carcasa, degajările se strâng, începe frecarea și vibrațiile cresc. De aceea alegerea materialului nu este cosmetică.

Îndrumări practice

• Oțel carbonpoate funcționa pentru multe sarcini cu aer cald, dar trebuie proiectat pentru expansiune și protejat acolo unde este posibilă coroziune.
• Oţel inoxidabileste adesea preferat atunci când gazul fierbinte transportă umiditate, compuși corozivi sau când curățenia contează.
• Aliaje la temperaturi ridicatepoate fi necesar pentru temperaturi continue extreme sau fluxuri de evacuare agresive.
• Geometria rotoruluitrebuie să se potrivească cu profilul de praf și presiune. Unele tipuri de roți gestionează mai bine particulele și rezistă la înfundare.

Detalii de construcție care reduc defecțiunile

• Carcasă întărită și bază stabilăpentru a menține alinierea pe măsură ce se schimbă temperatura.
• Izolație termicăîntre carcasa fierbinte și suporturile lagărelor când este cazul.
• Echilibrare dinamică de calitatepentru a reduce creșterea vibrațiilor sub ciclul de căldură.
• Indemnizație de extindereastfel încât părțile nu se leagă atunci când cresc.

Opțiuni de motor și de antrenare pentru medii fierbinți

Motoarele urăsc căldura. Chiar și o mică creștere a temperaturii motorului poate scurta semnificativ durata de viață a izolației. Deci, cea mai bună strategie este adesea să țineți motorul departe de zona cea mai fierbinte.

• Transmisie cu curea cu decalaj motor
  Util atunci când doriți să mențineți motorul în afara zonei fluxului de aer cald. De asemenea, oferă flexibilitate în selectarea vitezei. Compensația este întreținerea și alinierea centurii.
• Acționare directă
  Mai puține piese în mișcare și mai puțină întreținere, dar necesită ca motorul și rulmenții să fie protejate corespunzător de căldură. Acesta este adesea ales atunci când spațiul este îngust sau când doriți un sistem compact.
• Controlul vitezei
  Dacă nevoile de flux de aer variază, controlul vitezei poate stabiliza procesul și poate reduce consumul de energie. În sistemele fierbinți, ajută și la evitarea alergării „în contra curbei”, ceea ce poate genera vibrații și zgomot.

Un furnizor bun va discuta despre locația motorului, răcirea și protecția ca parte aVentilator de temperatură ridicatăselecție, nu ca o idee ulterioară.

Detalii de instalare care previn eșecul timpuriu

Multe „probleme ale ventilatorului” sunt probleme de instalare la purtarea unui costum de ventilator. Căldura ridicată face acest lucru mai rău, deoarece expansiunea mărește erorile mici.

• Fundație și nivelaretrebuie să fie rigid și plat pentru a preveni deformarea pe măsură ce unitatea se încălzește.
• Alinierecontează pentru rulmenți și curele. Verificați din nou alinierea după încălzirea inițială.
• Conectori flexibiliîn conducte ajută la evitarea transmiterii mișcării termice în carcasa ventilatorului.
• Autorizație de accesar trebui să permită inspecția rulmenților, curelelor și rotorului fără a demonta întreaga linie.
• Puncte de monitorizare a vibrațiilorfaceți depanarea mai rapidă și reduceți presupunerile.

Dacă unitatea dvs. actuală „funcționează bine când este rece, dar se agită când este fierbinte”, este adesea vorba de expansiune, deviație de aliniere sau o problemă de rezonanță de montare.

Plan de întreținere care funcționează de fapt

Echipamentul de lucru la cald nu iartă inspecțiile neglijate. Scopul este să prindă uzura înainte ca aceasta să devină o oprire. Iată o rutină practică pe care majoritatea plantelor o pot implementa.

• Săptămânalverificați zgomotul neobișnuit, vibrațiile și temperatura la punctele de rulment.
• Lunarinspectați curelele sau cuplajele, verificați elementele de fixare și căutați acumularea de praf pe rotor.
• Trimestrialverificați alinierea, examinați datele privind tendințele vibrațiilor și confirmați că nu există nicio frecare a rotorului.
• În timpul opririi planificatecurățați roata, inspectați pentru fisuri sau deformare și evaluați starea rulmentului.

Steaguri roșii pe care nu trebuie să le ignorați niciodată

• Vibrația crește treptat de-a lungul săptămânilor
• Unsoarea se închide rapid sau miroase a ars
• Temperatura rulmentului crește după fiecare ciclu de căldură
• Fluxul de aer scade în timp ce sarcina motorului crește

Tabel de selecție pentru aplicații tipice calde

Utilizați acest tabel ca punct de plecare, apoi finalizați selecția folosind profilul dvs. real de temperatură și rezistența măsurată a sistemului. A specificat corectVentilator de temperatură ridicatăeste o investiție de fiabilitate, nu un compromis al articolului rând.

FAQ

Este un ventilator cu o temperatură ridicată întotdeauna mai scump de utilizat

Nu neapărat. Dacă ventilatorul este corect adaptat la presiune și debitul de aer, acesta poate funcționa eficient și constant. Multe probleme legate de costurile de operare provin din selectarea unei unități care trebuie să funcționeze într-un punct ineficient doar pentru a satisface cererea procesului.

De ce scade fluxul de aer când sistemul devine mai fierbinte

Aerul cald are o densitate mai mică, iar comportamentul sistemului se poate schimba odată cu temperatura. Dacă ventilatorul a fost selectat utilizând ipotezele temperaturii camerei, debitul de aer de funcționare real poate diferi. De aceea, condițiile de temperatură trebuie să facă parte din discuția de performanță.

Ce provoacă defecțiuni repetate ale rulmentului la suflantele cu funcțiune la cald

Cauzele obișnuite includ înmuierea de căldură în carcasele rulmenților, lubrifierea incorectă pentru temperatură, alinierea greșită care se agravează odată cu expansiunea, și contaminarea cu praf. Fixarea rulmenților fără a fixa calea termică duce adesea la aceeași defecțiune.

Cum reduc vibrațiile care apar numai după ce linia se încălzește

Începeți cu alinierea și rigiditatea de montare, apoi verificați efectele de dilatare termică și frecarea rotorului. De asemenea, verificați dacă există acumulări de praf care schimbă echilibrul. Citirile în tendințe ale vibrațiilor în timpul încălzirii pot identifica declanșatorul.

Am nevoie de oțel inoxidabil pentru fiecare suflantă de temperatură înaltă?

Nu. Alegerea materialului depinde de compoziția gazului, riscul de coroziune și profilul temperaturii. Oțelul inoxidabil este util în multe cazuri de evacuare dure, dar o unitate din oțel carbon bine proiectată poate funcționa fiabil atunci când coroziunea nu este riscul dominant.

Ce informații ar trebui să furnizez atunci când solicit o ofertă

Furnizați temperatura continuă și maximă, intervalul de flux de aer, presiunea statică estimată, compoziția gazului, nivelul prafului, ciclul de funcționare, aspectul instalării și orice limite privind zgomotul sau vibrațiile. Cu cât intrările sunt mai complete, cu atât selecția este mai precisă și mai durabilă.

Următorii pași

Dacă v-ați săturat de opriri surpriză, nu mai alegeți o suflantă ca și cum ar fi un accesoriu generic. OVentilator de temperatură ridicatăar trebui specificat pentru dvs temperatura reală de funcționare, pierderile de presiune, nivelul de contaminare și constrângerile de întreținere.

Hebei Ketong Environmental Protection Equipment Co., Ltd.poate sprijini selecția și configurarea pentru proiecte de ventilație cu căldură ridicată și de tratare a aerului industrial, inclusiv opțiuni de materiale, aranjamente de acționare și alegeri de proiectare axate pe fiabilitate. Spuneți-ne condițiile dvs. de funcționare și obiectivele de performanță, iar noi vă vom ajuta potriviți o soluție care se menține constantă atunci când căldura este cea mai proastă.

Ești gata să treci de la „funcționează deocamdată” la „funcționează în fiecare zi”?Contactaţi-nepentru a discuta aplicația dvs. și pentru a obține o recomandare de configurare adaptată procesului dvs.
